Contexto do Estudo
Relatório: 2510101326E

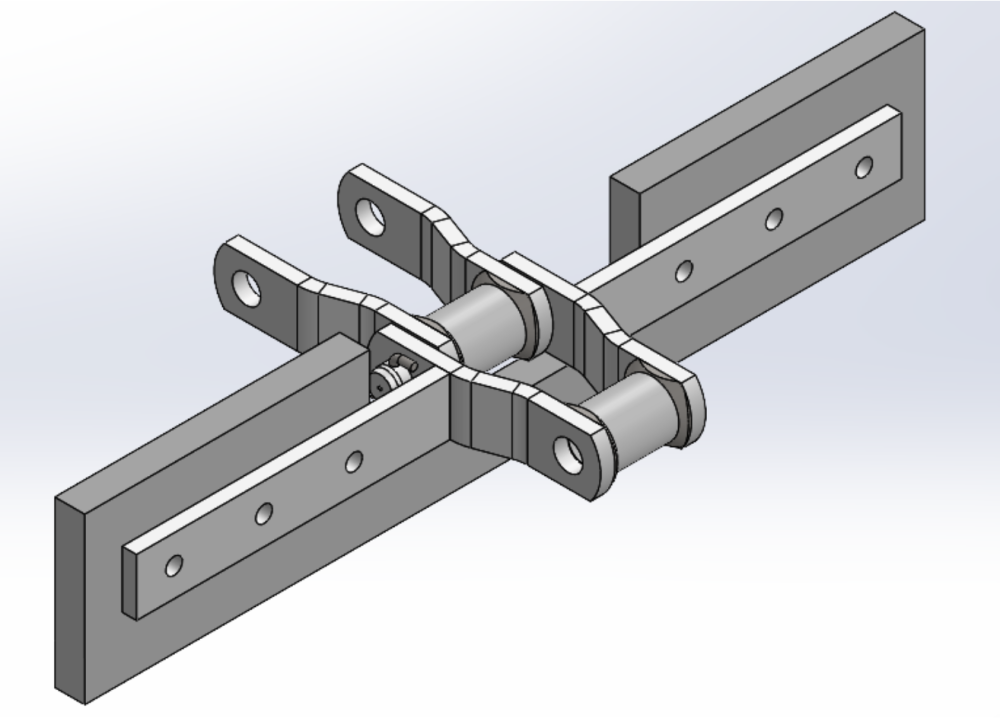

• Estudo: Estudo de tensões das abas soldadas e do raspador.
• Plano de ação: Realizar estudo para simular as tensões nos componentes em questão.
• O que foi estudado no relatório:
1. Tensões nas abas soldadas.
2. Tensão no raspador de UHMW.
• Porque foi realizado este estudo:
Avaliar se as tensões exercidas sobre os componentes se encontram dentro da faixa de trabalho, e se necessita algum reforço ou componente adicional.
• Carga calculada no raspador: 290 N (Considerando coeficiente de atrito informado de 0,55)
Materiais
Limite de escoamento (deformação permanente):
SAE 1045: 450 Mpa
UHMW: 18 Mpa
Obs: Estudo realizado em ambiente virtual, ideal e constante, não considera fatores externos que influenciam no ambiente real de funcionamento.

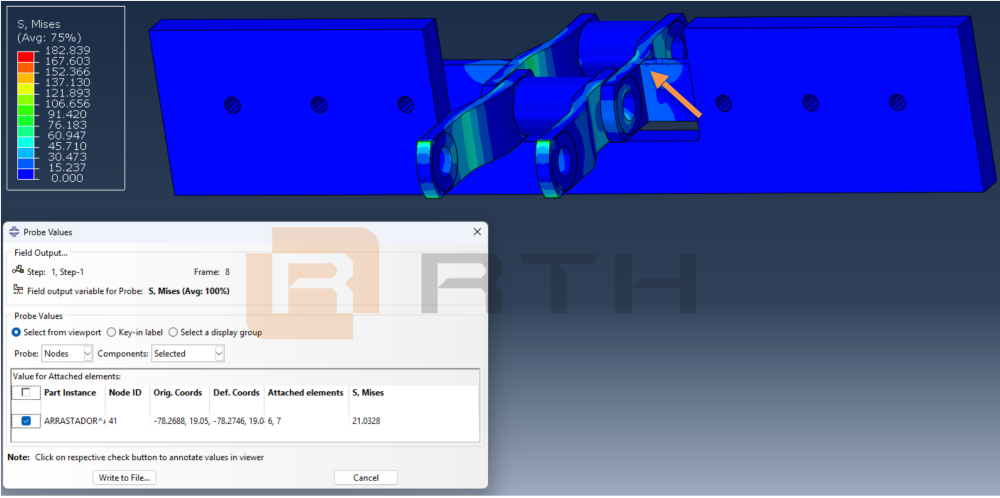

Mapa de tensões – Aba soldada (SAE 1045)
Note que as tensões máximas concentram-se na dobra, revelando como o componente se comportaria no campo antes da falha.

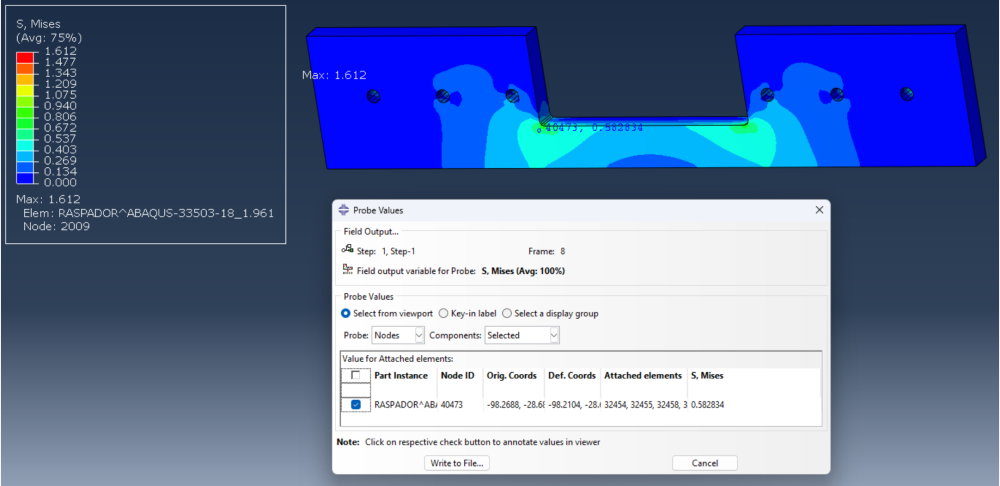

Mapa de tensões – Raspador UHMW
A simulação mostra a distribuição do esforço e identifica o limite operacional com segurança.
TABELA DE TENSÃO
|
Componente |
Tensão no ponto |
Limite de escoamento |
Proporção de tensão |
|
Aba soldada SAE 1045 |
21,0 Mpa |
450 Mpa |
4,7% |
|
Raspador UHMW |
0,6 Mpa |
18 Mpa |
3,3% |
Conclusão:
Tanto a aba soldada quanto o raspador sofrem tensões muito abaixo do necessário para sofrer deformação permanente, não tendo necessidade de reforço ou componente adicional no regime de trabalho informado.
A adição de componentes de reforço apenas iria aumentar o peso final da corrente.
